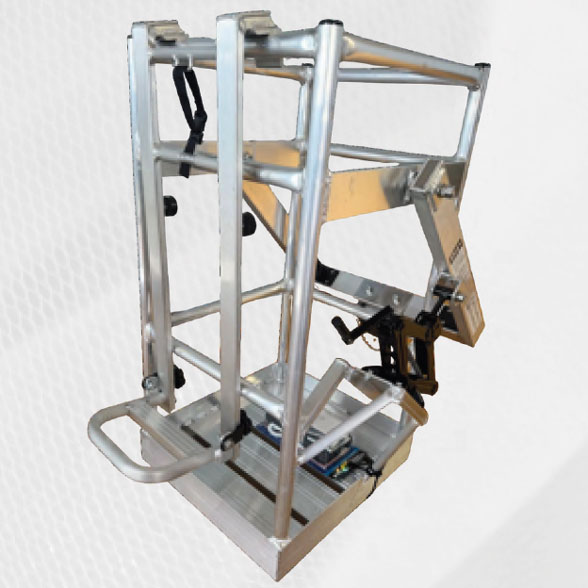

アルミ製 高所作業用ゴンドラ（墜落制止用器具【胴ベルト】付）

アルミ製 高所作業用ゴンドラ（墜落制止用器具【胴ベルト】付）

ゴンドラ高所作業

ゴンドラにはジャッキ式とアブソーバー式があり、2種類の形とサイズの中からプロの目でお選び下さい（特注サイズをご希望の場合は別途ご相談となります）。


ゴンドラカタログダウンロード
「社内安全規格・胴ベルトの性能」
規格表ダウンロード
ゴンドラ形状
ダウンロード

製品説明

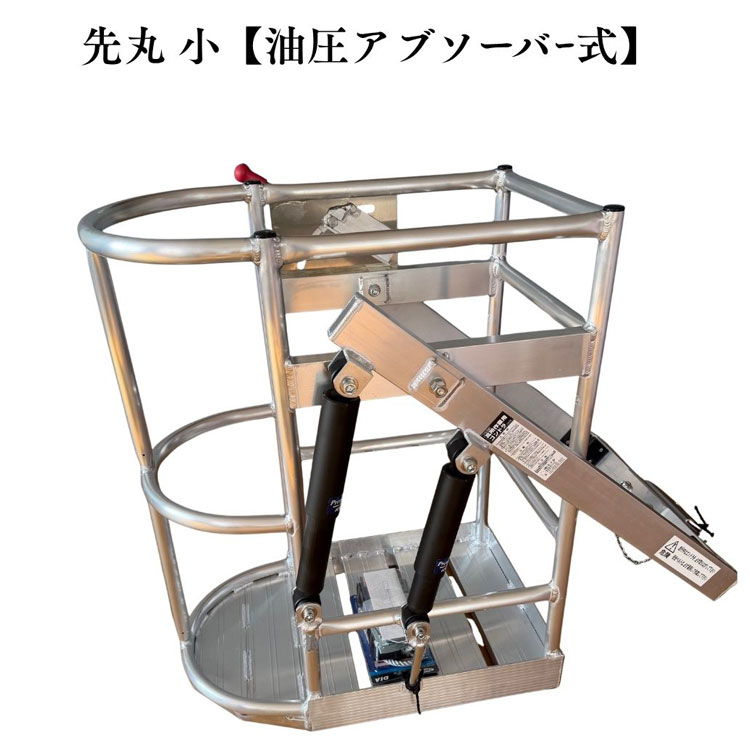

アブソーバー式の特徴

ジャッキ式のように角度調整を手動で行う必要がないので作業能率も上がります。
ショックアブソーバーは、数万キロの走行にも耐える2tトラック用を使用しています。
※ディスクブレーキ構造で安全に固定ができます。作業位置も無段階で調整可能です。

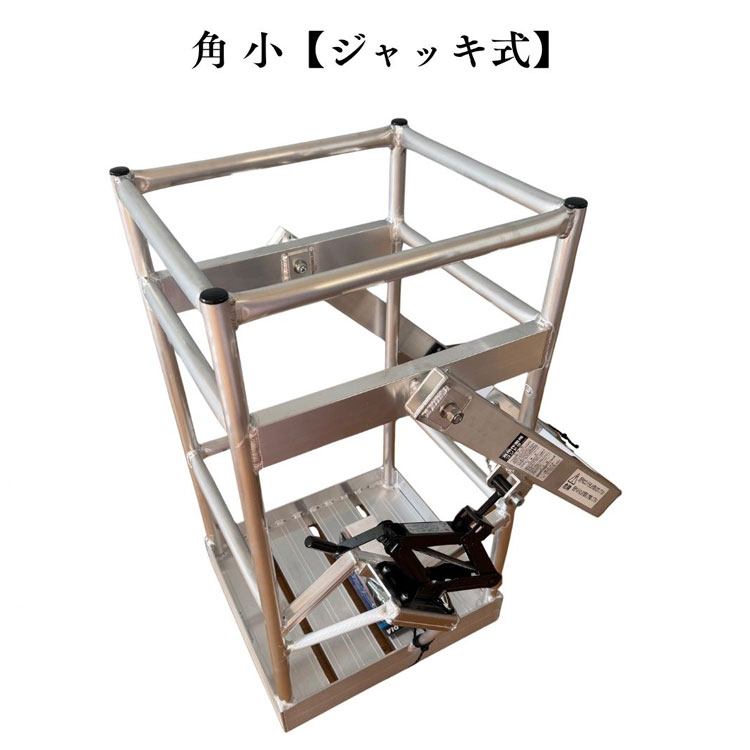

ジャッキ式の特徴

本体の背面にジャッキを取り付けた製品と違い、本体の側面にジャッキを取り付けることにより、支点を変えジャッキにかかる負担を減らし角度調整もスムーズに行えます。

  • どのタイプのクレーン車にも取付け可能です。
    （㊟横収納タイプのクレーン車はご確認が必要です）

  • 応力の集中する部分は、二重パイプ構造・スチール製補強プレート（サビ止め加工）付き
    ㊟ゴンドラをクレーンに取付けたままの走行は補強部でもヒビや損傷を起こす原因となりますので絶対にお止めください

クレーン側金具の取付方法

オプション製品（別売）取付け時

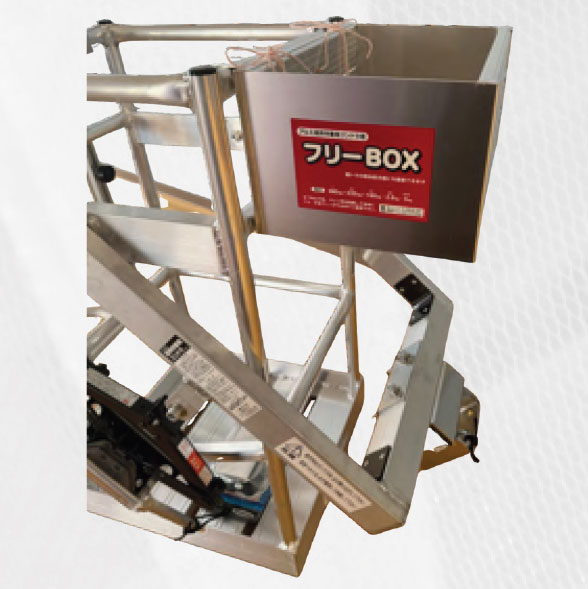

①フリーBOX(写真はBタイプ 刈込鋏差し付き)
　・Aタイプ 刈込鋏差し無しもございます
②ゴン・トラックステップ
③収納バッグ（赤または青）

製品仕様

角小 角大 先丸小 先丸大
巾（ｃｍ） 46 61 46 61
奥行（ｃｍ） 51 51 76 76
ジャッキ式重量（ｋｇ） 21.5 23.3 23 25.4
アブソーバー式重量（ｋｇ） 24 26 25.5 28
全高（㎝） 95
●重量は本体にクレーン側（約1.8㎏）およびゴンドラ側の金具を取付けた状態での数値です
●改良のため、予告なく変更する場合がございます
●安全使用荷重　100kg

高所作業用ゴンドラ社内規格表

本体 アルミニウム合金 A-6063
取付金具 スチール
ボルト・ナット SUS304、 SCM435
ボルトサイズ M12m/m
本体安全使用荷重 100kg (作業用具含む)
本体強度 約300kg
ボルトの剪断荷重 4,170kg

墜落制止用器具 【胴ベルト】の性能

種類 胴ベルト型
種別 第一種(4kN)
最大自由落下距離 1.8m
落下距離 3.5m
(ランヤードの長さ1.7mの場合)
使用可能質量 100kg
メーカー名 藤井電工 株式会社
検査合格書付
本製品は、「労働安全衛生法」に定める『墜落制止用器具の規格』に基づいた製品であり、 ISO9001 の管理システムに基づき製造・検査しています。
(検査合格書より抜粋)
